Raum-Visualisierung (Visu)

Die Visualisierungsfunktion (Visu) im nomos system Controller bietet eine Möglichkeit, die Struktur eines Raumes grafisch darzustellen und zu personalisieren. Diese Funktion erlaubt es, ein Bild hochzuladen, das zur besseren Visualisierung der Geräte im Raum verwendet werden kann.

Schritte zur Verwendung der Visualisierung

1. Visu-Schaltfläche:
   • Um die Visualisierung zu starten, klicken Sie auf die „Visu“-Schaltfläche neben dem Raum, den Sie visualisieren möchten.
   • Dies öffnet den Visualisierungsmodus für den ausgewählten Raum.

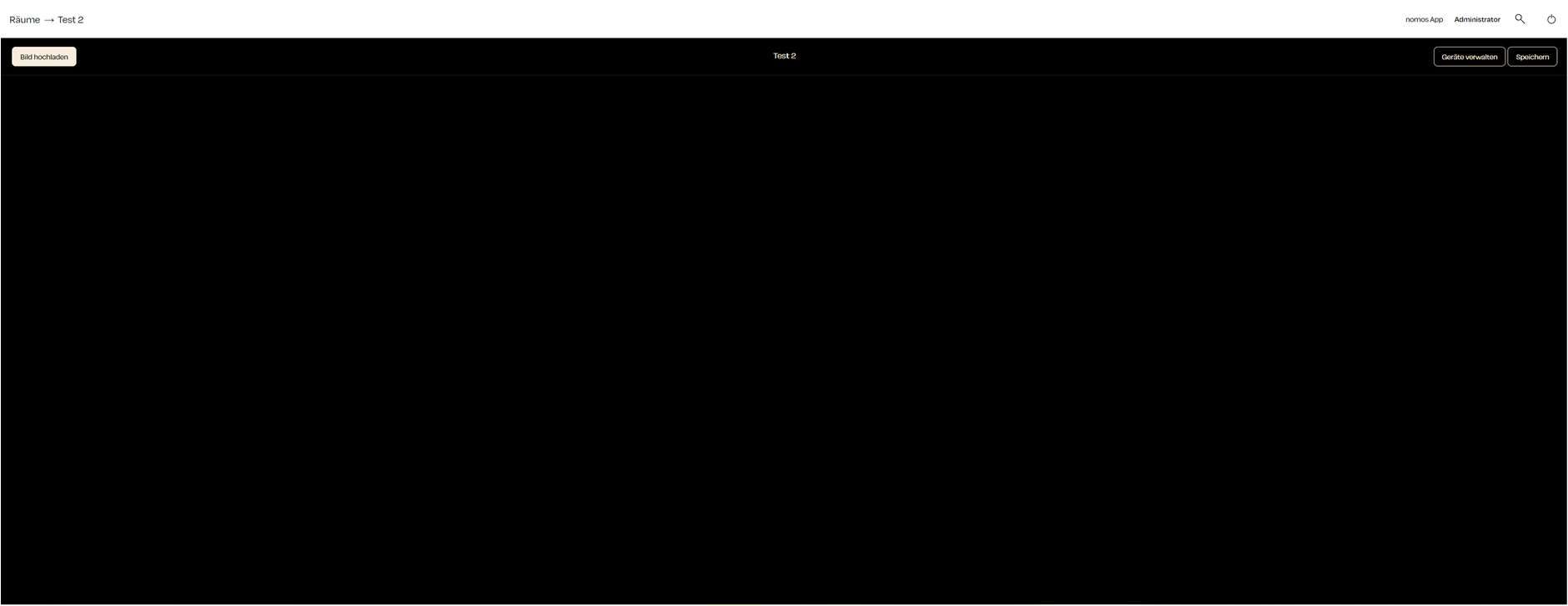

2. Bild hochladen:
   • Im Visualisierungsmodus sehen Sie oben in der Leiste neben dem Raumnamen die Schaltfläche „Bild hochladen“. Diese ermöglicht es Ihnen, ein Bild, beispielsweise einen Grundriss oder eine Raumansicht, hochzuladen, um die Visualisierung zu beginnen.
   • Schritt: Klicken Sie auf „Bild hochladen“, um ein Bild von Ihrem Gerät auszuwählen und es hochzuladen.
3. Ansicht und Vorschau:
   • Unter der Leiste wählen Sie die Ansicht, die Sie bearbeiten: „Standard“ oder die Ansicht eines einzelnen Benutzers („Benutzer …“). Jede Ansicht hat ihr eigenes Bild und ihre eigenen Positionen.
   • Daneben schalten Sie die Schaltflächengröße (S, M, L, XL) wie in der App um und blenden mit „Namen anzeigen“ die Namen aller Geräte ein. Beides ändert nur die Vorschau.

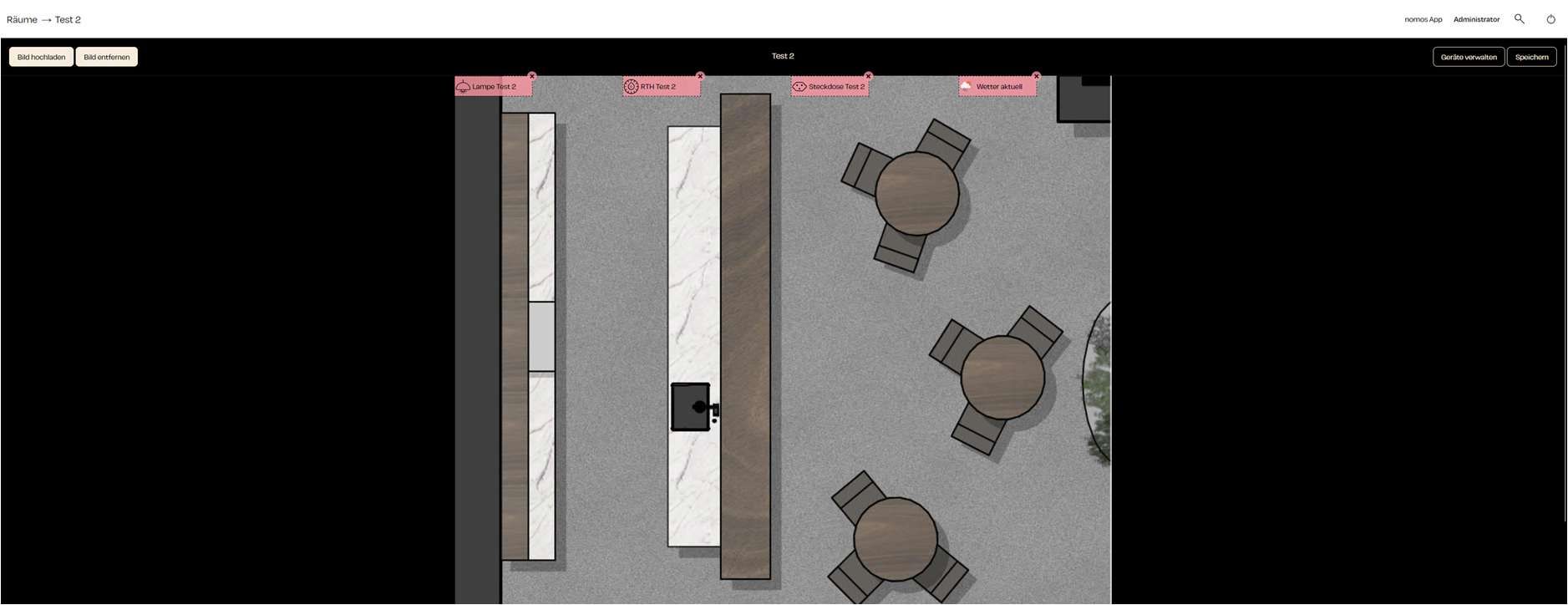

4. Geräte verwalten:
   • Nachdem Sie ein Bild hochgeladen haben, können Sie die Geräte im Raum visuell auf der hochgeladenen Grafik positionieren. Die Geräte erscheinen dabei so, wie die App sie zeigt (siehe Geräte im Raum positionieren).
   • Verwenden Sie die „Geräte verwalten“-Schaltfläche, um Geräte hinzuzufügen oder zu entfernen und Sie entsprechend auf dem Bild anzuordnen.
5. Speichern:
   • Nachdem Sie die Geräte platziert und die Visualisierung eingerichtet haben, klicken Sie oben rechts auf „Speichern“, um die Änderungen zu sichern. Anschließend kehren Sie zur Raumliste zurück. Diese Visualisierung bleibt dann gespeichert und kann jederzeit angepasst werden.

INFO

Hinweis:

• Die Visualisierungsfunktion bietet eine benutzerfreundliche Methode, um die Anordnung und Platzierung von Geräten in einem Raum grafisch darzustellen. Besonders nützlich bei großen Installationen, um einen klaren Überblick zu behalten.
