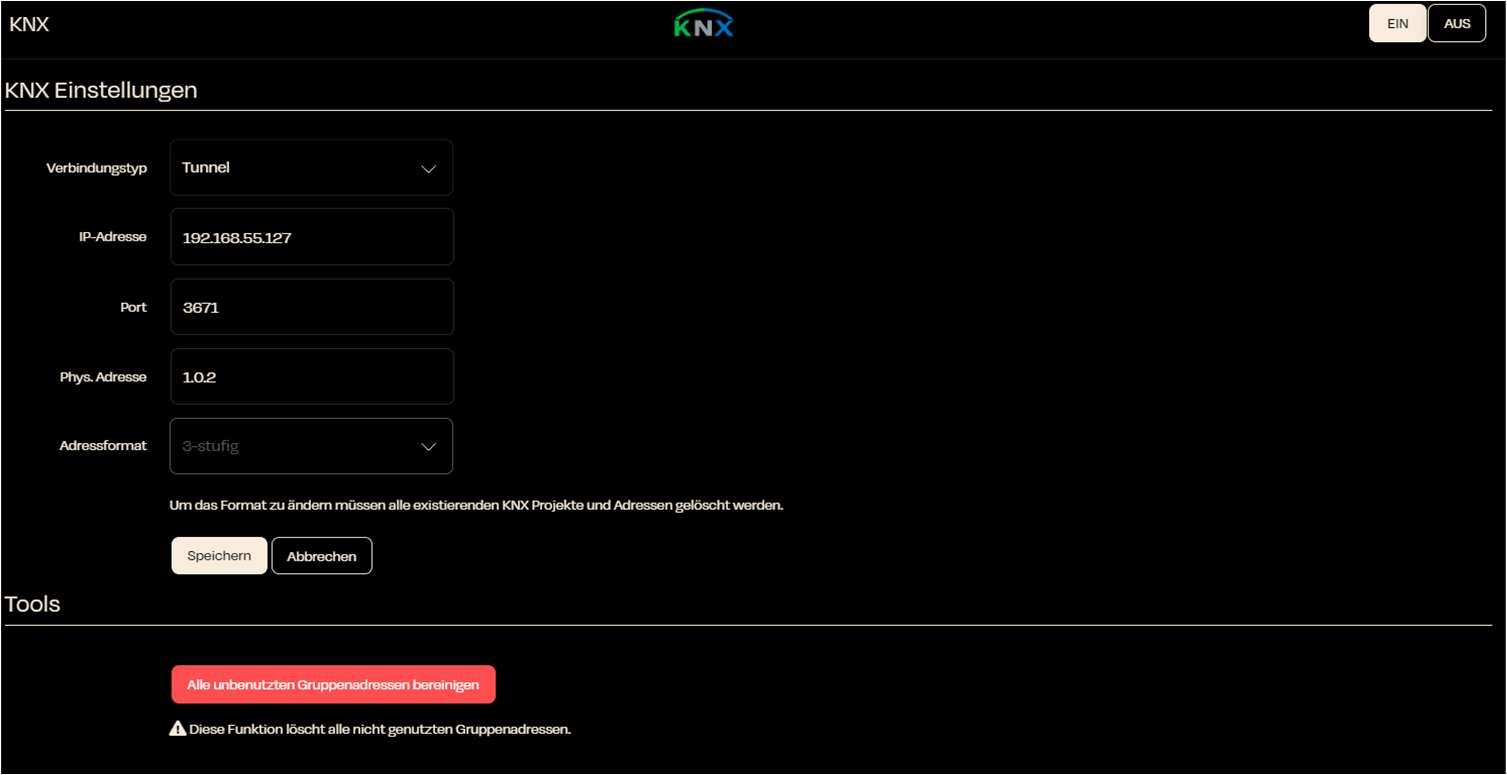

KNX-instellingen

Onder Instellingen kunt u specifieke KNX-netwerkinstellingen invoeren. De juiste configuratie is essentieel voor de werking van uw slimme thuis systeem.

1. Verbindingstype:

   • Keuze uit de volgende modi, afhankelijk van de situatie en vereisten ter plaatse:

     • Tunneling — punt-naar-punt verbinding met een KNX/IP-interface of -router.

     • Tunneling Secure — zoals Tunneling, maar versleuteld volgens KNX/IP Secure (AN161). Vereist een ETS-sleutelbestand (.knxkeys) of handmatige invoer van het gebruikerswachtwoord en de apparaat-authenticatiecode.

     • Routing — verbindingsloze multicast-verbinding in de KNX-backbone, standaard via 224.0.23.12.

     • Routing Secure — multicast zoals Routing, maar versleuteld met de backbone-sleutel (AN159). Een ETS-sleutelbestand is verplicht.

     • Tunneling + Routing-Bridge — tunnelverbinding met de installatie plus een extra multicast-bridge naar het lokale netwerk (voor KNX-apps en IP-apparaten die de router niet rechtstreeks kunnen bereiken).

2. Apparaat-IP: (alleen Tunneling-varianten)

   • Invoerveld: het IP-adres van de KNX/IP-interface of -router. Zorg ervoor dat het adres bereikbaar is en zich in hetzelfde subnet bevindt als het systeem.

3. Multicast-IP: (alleen Routing-varianten)

   • Invoerveld: multicast-adres van de KNX-installatie. De standaardwaarde 224.0.23.12 is gebruikelijk; wijzig deze alleen als de integrator dit aangeeft.

4. Port:

   • Invoerveld: De port die wordt gebruikt voor de KNX-communicatie (3671). Dit is de standaardport. Wijzig de port alleen als het absoluut noodzakelijk is en u weet welke port moet worden ingevoerd.

5. Fysiek adres:

   • Invoerveld: Hier voert u het fysieke adres van de KNX-interface in het KNX-netwerk in.

6. Adresformaat:

   • Keuze: Het adresformaat dat wordt gebruikt voor de weergave van de KNX-communicatie (tweetraps of drietraps).

7. KNX/IP Secure: (alleen Tunneling Secure en Routing Secure)

   • Tunnel-gebruiker-ID (alleen Tunneling Secure): keuze van de tunnel-slot op de interface/router. De standaardwaarde is 2 — ETS wijst deze slot automatisch toe aan de eerste tunnelgebruiker. Beschikt de installatie over meerdere tunnel-slots (bijvoorbeeld gedeeld met andere derden), voer dan het voor Nomos gereserveerde slotnummer in (1–127).

   • Uit sleutelbestand: Aanbevolen werkwijze. Upload het .knxkeys-bestand dat uit ETS is geëxporteerd en voer het exportwachtwoord in. Het gebruikerswachtwoord en de apparaat-authenticatiecode worden op basis van de tunnel-gebruiker-ID automatisch uit het sleutelbestand opgehaald.

   • Handmatig invoeren: Voor installaties zonder ETS-export. Naast de tunnel-gebruiker-ID voert u het gebruikerswachtwoord en de apparaat-authenticatiecode in. Handmatige invoer is niet mogelijk voor Routing Secure — de backbone-sleutel komt uitsluitend uit het sleutelbestand.

8. Tools:

   • Hier kunt u alle ongebruikte groepsadressen verwijderen. Deze functie is bedoeld om het systeem te ontdoen van ongebruikte gegevens en niet onnodig te belasten. Let op: gebruik deze functie alleen als de integratie van het project is voltooid en u alle noodzakelijke adressen/apparaten/objecten hebt ingevoerd.
