KNX-Adressen Beheer

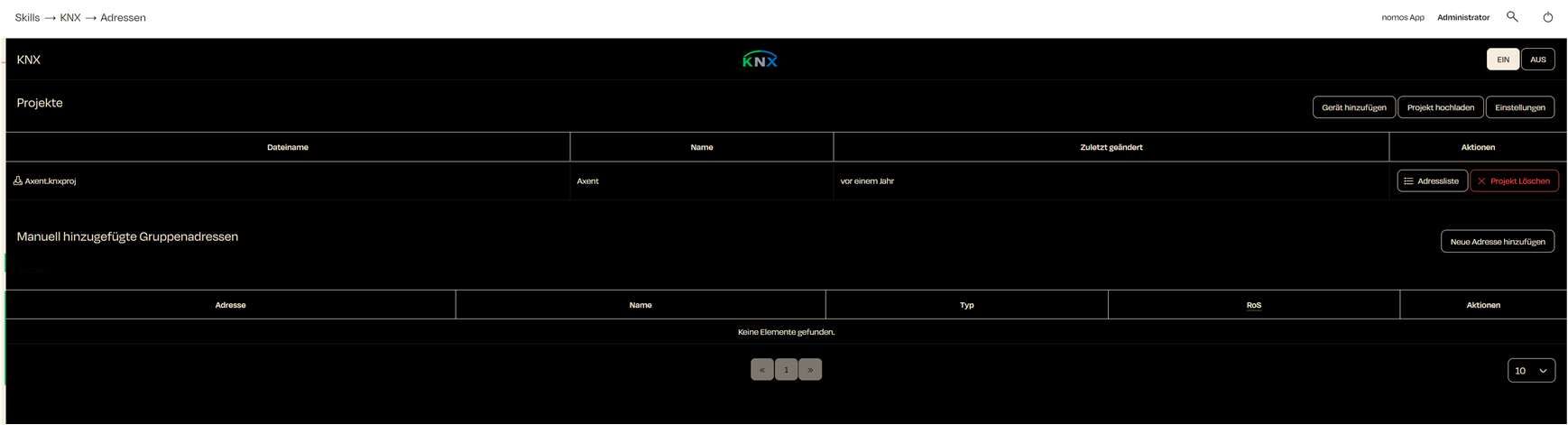

Als u in het KNX-menu op "Adressen beheren" klikt, verschijnt het volgende dashboard. Dit biedt een overzicht van alle huidige KNX-projecten en handmatig toegevoegde groepenadressen.

Dashboard Uitleg:

  1. Projecten:

    • Hier worden alle geüploade KNX-projecten weergegeven.

    • In de tabel zijn de volgende informatie zichtbaar:

      • Bestandsnaam: Naam van het geüploade KNX-project, bijvoorbeeld "abc.knxproj".

      • Naam: De naam van het project.

      • Laatste update: Datum waarop het project voor het laatst is bijgewerkt of geüpload.

  2. Acties:

    • Voor elk project zijn er verschillende acties beschikbaar:

      • Adreslijst: Klik op deze knop om de groepenadressen van het project weer te geven.

      • Project Verwijderen: Met deze knop kunt u een project verwijderen als het niet meer nodig is.

  3. Handmatig toegevoegde Groepenadressen:

    • In dit gedeelte kunt u groepenadressen handmatig toevoegen als deze niet in een geüpload project zijn opgenomen.

    • Om een nieuw adres toe te voegen, klikt u op "Nieuwe adres toevoegen". Er opent een dialoogvenster waarin u de details van de groepenadresse (bijv. adres, naam en type) kunt invullen.

Adressen beheren/Adreslijst

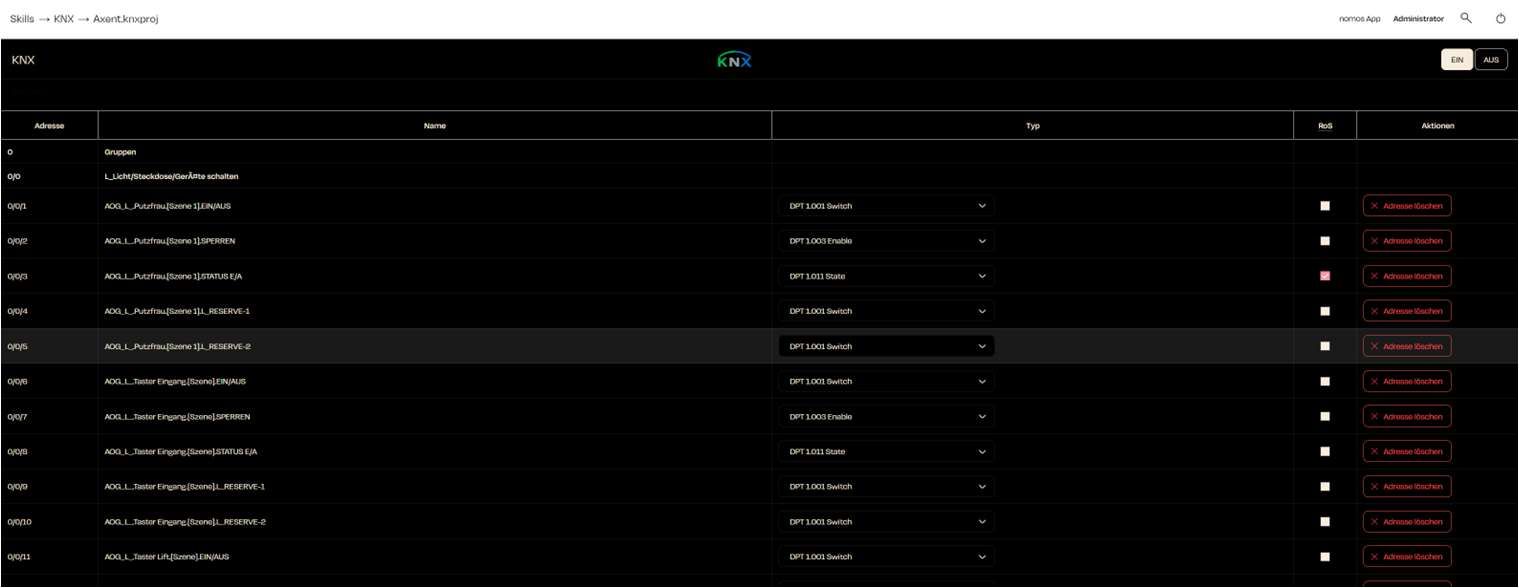

Wanneer u in een KNX-project op "Adreslijst" klikt, wordt het volgende overzicht weergegeven. Deze adreslijst toont alle groepenadressen van het betreffende KNX-project en stelt u in staat om adressen te beheren en aan te passen.

Overzicht van de Adreslijst:

  1. Adres:

    • Toont de groepenadressen die in het KNX-project zijn gedefinieerd.

    • Voorbeeld: "0/0/0" voor het schakelen van apparaten.

  2. Naam:

    • De naam van de groepenadres beschrijft waarvoor het adres wordt gebruikt, bijvoorbeeld "Licht/Stekker/Ger apparaten schakelen" of "Schakelaar Ingang AAN/UIT".

  3. Type:

    • Hier kunt u het datatype van het betreffende adres selecteren. Het systeem biedt verschillende KNX datapunttypes (DPT) aan die het type communicatie definiëren, zoals:

      • DPT 1.001 Switch: Voor schakel functies.

      • DPT 1.003 Enable: Om functies in te schakelen/uit te schakelen.

      • DPT 1.011 State: Om de status van een apparaat weer te geven.

  4. RoS (Read on Start):

    • Als dit vakje is aangevinkt, wordt de groepenadres bij het opstarten van het systeem gelezen om de huidige status te controleren. Dit kan handig zijn om ervoor te zorgen dat het systeem altijd de actuele status van apparaten kent.

  5. Acties:

    • Adres verwijderen: Hier kunt u de groepenadressen verwijderen die niet meer nodig zijn door op "Adres verwijderen" te klikken.

Handmatig Adres Toevoegen

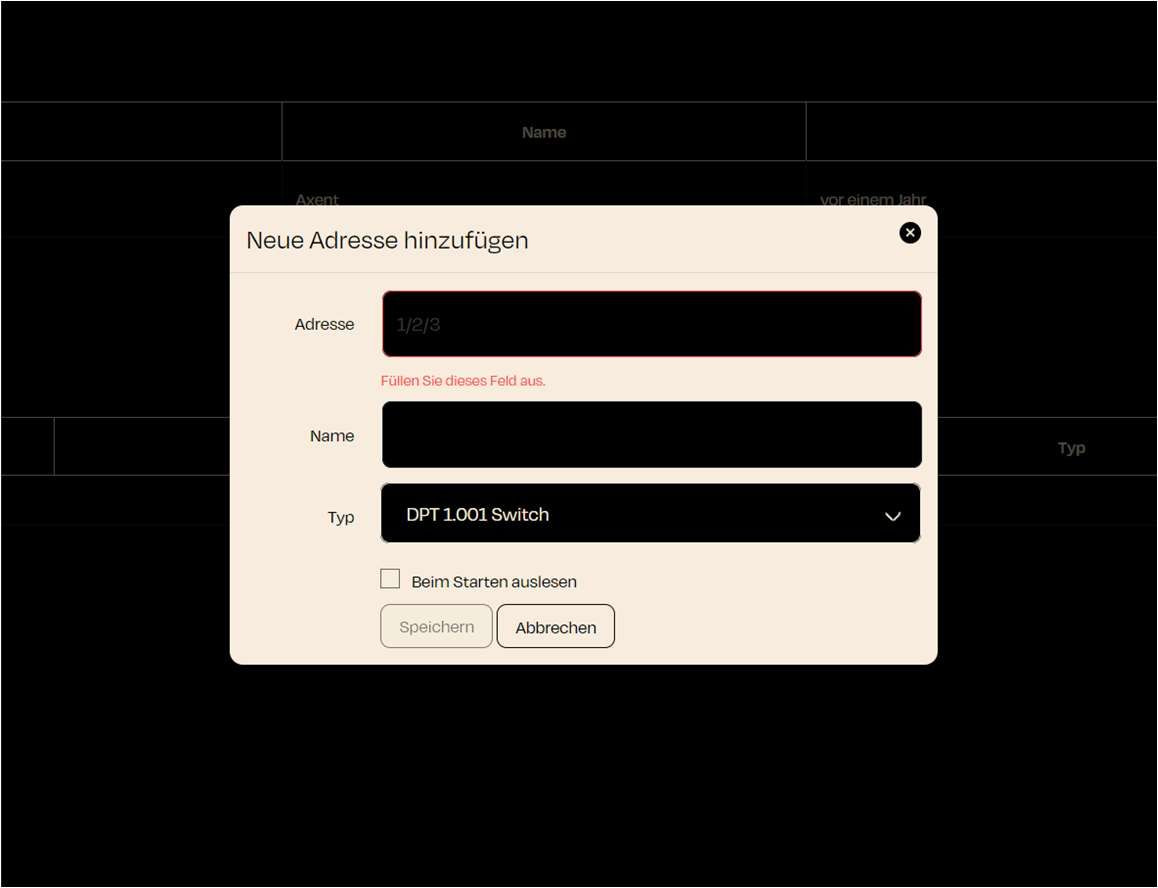

Als u handmatig een nieuwe groepenadres wilt toevoegen in het KNX-project, verschijnt er een nieuw venster.

  1. Adres invoeren:

    • Vul het gewenste groepenadres in het formaat X/X/X in (bijv. "1/2/3").

    • Dit veld is verplicht en moet correct worden ingevuld.

  2. Naam van het Adres:

    • Geef de adres een naam die de functie beschrijft (bijv. "Licht woonkamer").

  3. Type instellen:

    • Kies het geschikte datatype (DPT) voor de groepenadres. Dit bepaalt welke soort gegevens of commando's via het adres worden verzonden of ontvangen.

  4. Bij het Opstarten Uitlezen (optioneel):

    • Schakel deze optie in als het adres bij het opstarten van het systeem moet worden uitgelezen om de huidige status vast te leggen.

    • Deze functie is nuttig als de toestand van een apparaat bij het opstarten bekend moet zijn.

  5. Opslaan of Annuleren:

    • Klik op Opslaan om de groepenadres aan het systeem toe te voegen..
